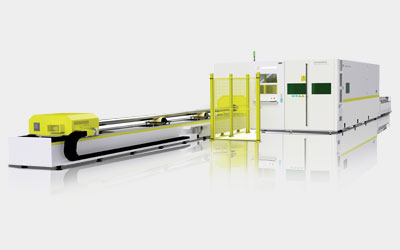

HGLB-T系列全封閉板管切割機
支持矩形管、方管、圓管、橢圓形管、角鋼、槽鋼等多種型材切割。
適用于碳鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、銅等多種金屬材料的快速切割。
全屏蔽設計,多重安全電路互鎖等,安全性高。
高光束質量激光器,精心設計的切割頭光學方案,造就高品質的切割斷面。
裝機時間短設備就位后可以快速投入生產。占地面積小,節省車間場地。
誠邀樣板客戶活動火熱進行中,優惠多多,驚喜多多,歡迎垂詢!
價格咨詢: 159 0089 2633 產品咨詢: 021-3111 7888
產品介紹
高安全性:全屏蔽設計,多重安全電路互鎖及自動監測確保加工過程中人員和設備安全,整機符合歐美發達國家激光設備安全標準。

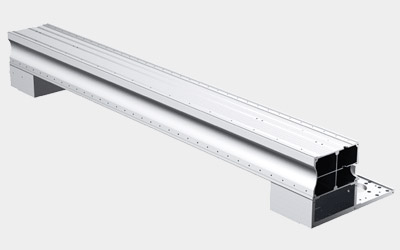

機身可靠性高:有限元分析優化設計的高強度鋁合金擠壓成型橫梁。鋼板焊接床身,退火去應力處理精度長期穩定。
精細卓越的加工精度:精心設計的高精度高剛性傳動系統,使得設備具有很好的運動剛性,高速切割仍能確保精確軌跡。
高品質的切割斷面:高光束質量激光器,精心設計的切割頭光學方案及氣體系統使得切割斷面光滑平整。
支持多種管材:支持矩形管、方管、圓管、橢圓形管、角鋼、槽鋼等多種型材切割。
高效切割:XY單軸加速度1.2G,XY單軸定位速度80mmin。
廣泛的材料加工范圍:適用于碳鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、銅等多種金屬材料的快速切割。
靈活的產品加工模式:無需模具和輔助耗材的準備,不受批量和圖文的限制,隨時生成圖形并即時切割。
簡單易用的控制系統:采用FSCUT3000S系統功能強大、易學易用,在設備上即可完成套料排版等一系列操作。

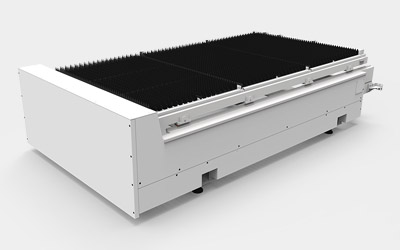

全自動的交換平臺:采用水平交換式工作臺,交換時間只需要12秒,操作簡便,交換時間短。
結構緊湊:全集成設計,裝機時間短設備就位后可以快速投入生產。占地面積小,節省車間場地。
應用范圍廣:廣泛應用于食品機械、廚具衛浴、電梯制造、家用電器、糧食機械、紡織機械、工具加工、汽車、裝飾廣告、航空航天、船舶制造、工程機械、機車、農林機械、電氣制造、 石油機械、激光對外加工服務等各種大小型鋼材的機械制造加工行業……
技術參數
產品型號 | HGLT3015 | HGLT4020 | HGLT6020 |
功率范圍 | 1500~3000W | ||
加工范圍(X/Y) | 3100X1600mm | 4100X2050mm | 6100X2050mm |
120X60in | 160X80in | 240X80in | |
Z軸行程 | 250mm | ||
單軸最大定位速度(X/Y) | 80m/min | ||
單軸最大加速度(X/Y) | 1.2G | ||
定位精度 | ±0.05mm/m | ||
重復定位精度 | 0.03 mm | ||
單軸最大定位速度(Z) | 60m/min | ||
單軸最大加速度(Z axis) | 1.2G | ||
工作臺最大載荷 | 2X700kg | 2X1200kg | 2X1500kg |
交換形式 | 水平交換 | ||
最大切割氣體壓力 | 1.6Mpa | ||
聚焦鏡焦距 | 125/150 |
