光纖激光切割機的排版包含哪些知識要點?

在使用系統自帶的排版軟件時,只需幾秒鐘就可以實現整個板的切割和排版。雖然排版很快,但它包含了很多知識要點。讓我們一起來看看。

光纖激光器是一種新型的國際光纖激光器,輸出高能量密度激光束,聚集在工件表面,瞬間熔化氣化超細焦點光點照射區域,通過數控機械系統移動光點照射位置實現自動切割。

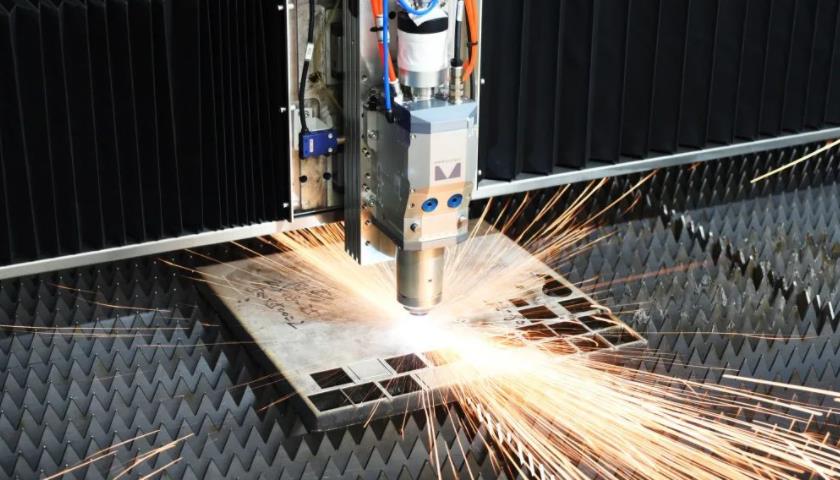

光纖激光切割機


在使用光纖激光切割機加工材料時,我們通常會將材料的圖紙導入系統,然后使用排版軟件將圖形盡可能多的排列在整個板上,這樣激光切割機就可以進行批量加工。在使用系統自帶的排版軟件時,只需幾秒鐘就可以實現整個板的切割和排版。雖然排版很快,但它包含了很多知識要點。讓我們一起來看看。



1、拐角熔化



減速切割工件拐角時,由于過熱尖角過熔而呈圓形。在拐角處形成小半徑,保持激光高速切割,避免切割拐角長時間停留造成的過熔現象,從而獲得更好的切割質量,有效提高整體生產效率。



2、共邊切割



將具有相同邊的單個零件或多種零件并列排列。并排后,切割路徑共用一個邊,減少了零件分開切割的材料浪費,減少了切割路徑,提高了切割效率。



3、余料處理



在零件切割完時,需要盡快將零件撤下工作臺,以便后續切割工作。切割時可拆分切割廢料骨架,進行短路徑切割工作,可減少單個廢物的體積和重量,便于下料,方便下一步上料切割。



4、零件間距



一般來說,切割厚板零件時,每個零件之間的間距都要大。切割厚板時熱量較大,切割小工件時會導致燒邊,嚴重影響切割質量。擴大間距可有效防止燒邊影響其他工件。



5、引線設置



切割厚板時,為防止起點和終點重復燒邊,會增加導線和尾線。導線和尾線需要對工件沒有影響,因此要安排在工件范圍之外,注意不要將導線設置在尖角等不易散熱的地方。引線與割縫的連接應盡量采用圓弧過渡,使機器運動平穩,避免轉角停頓造成的燒傷。



6、零件碰撞



為了實現效率生產,很多廠家通常24小時不間斷工作,采用自動化上下料設計。設備工作時,僅需要一人簡單看管即可。為了避免切割頭撞擊到切割好的工件而造成的切割頭損壞。這需要排序時注意:



①選擇合適的切割路徑,繞開已割好的零件,減少碰撞的可能性。



②在繞開已割好的零件前提下,選擇較少的路徑,減少切割時間。



③對較小的零件進行微連接處理,確保切割時不會傾覆,切割后可輕松將零件分開。
